Attuatore del giogo scozzese pesante, è una sorta di attuatore pneumatico a pistone angolare, il design dell'attuatore pneumatico di tipo giogo è delicato e compatto, solido e durevole, adatto per valvole a sfera, valvole a farfalla, valvole a tappa e altre valvole applicabili ad angolo di 90 ° del controllo dell'interruttore o di regolazione.
1. INTRODUZIONE PRODUCTUTTO
Attuatori di giogo scozzesi automatizzano principalmente le operazioni delle valvole. Convertono il movimento lineare in movimento rotazionale in modo efficiente. Il meccanismo di base del giogo scozzese è costituito da un blocco scorrevole che si muove all'interno di un giogo fisso. Questa interazione tra il blocco scorrevole e il giogo è cruciale per l'operazione dell'attuatore. Mentre il pistone si muove, spinge il blocco scorrevole lungo il giogo, creando un movimento di rotazione. Questo design consente un'attuazione regolare e controllata.
2. Parametro del prodotto (Specifica)
Modello: serie JHD
Coppia di uscita dell'estremità a molla: 424n.m - 81421n.m
Struttura: giogo scozzese
Applicazione: valvola a sfera, valvola a farfalla, valvola a spina e altre valvole
Pressione di alimentazione dell'aria: 3 - 8 bar
Materiale cilindro: acciaio al carbonio
Materiale del corpo centrale: ferro duttile o acciaio al carbonio
Controllo della fonte d'aria: tramite aria compressa filtrata, non è necessario olio lubrificante, l'olio deve adattarsi a NBR in condizioni lubrificate.
Temperatura ambiente applicabile:
Standard -20 ℃ ~ 80 ℃
Bassa temperatura -40 ℃ ~ 80 ℃
Alta temperatura -15 ℃ ~ 150 ℃
Standard della flangia: ISO 5211
Ruotare la corsa: 90 ° (+/- 5 °)
Vita di servizio: secondo EN 15714-3
3. Caratteristiche del prodotto

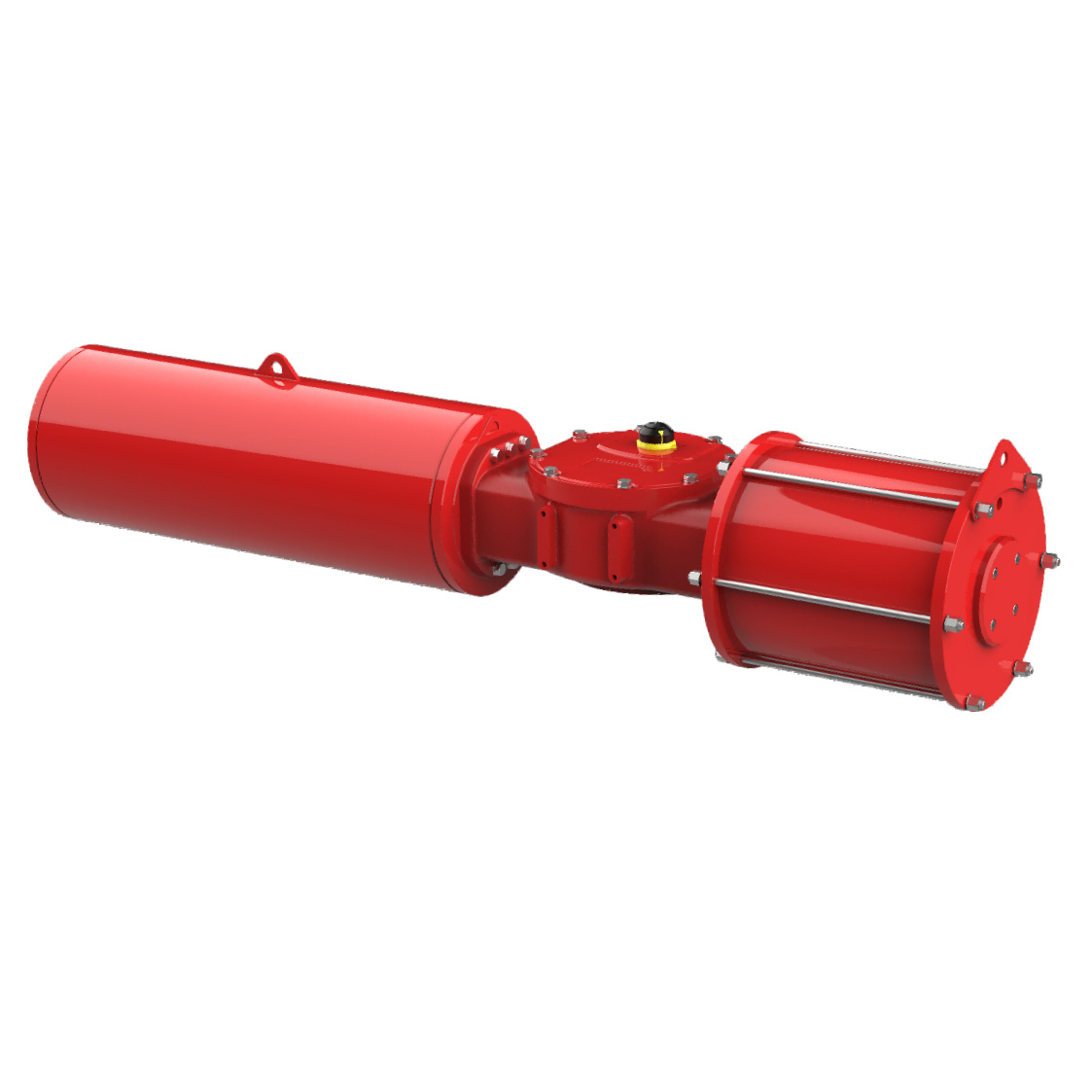

Attuatore pneumatico Scotch Yoke JHD2E0410YS ha le caratteristiche seguenti:
● Struttura: tipo di ritorno a molla per giogo scozzese pesante.
● Attrito basso, durata di lunga durata secondo EN 15714-3.
● Applicato su valvole di corsa angolare, valvole a sfera, valvole a farfalla, valvole a spina e altre valvole.
● Flangia di montaggio secondo ISO 5211.
● Coating di superficie in acciaio duttile o in acciaio di carbonio di alta qualità mediante la pittura.
● Certificato ottenuto: Atex, EAC, CE, SIL3, ISO9001: 2015 Certificato.
● Prodotti di fascia alta, ottima qualità e sistema di certificazione completa.
● Tutti i prodotti in fabbrica subiscono un test rigoroso, ogni individuo è contrassegnato con codice di tracciamento per un'identificazione rapida e un servizio di tracciamento completo.
● Modulare funzionale: modulare pneumatico, modulare a molla, azionamento dell'alloggiamento modulare e ecc., Tutti i moduli possono essere assemblati e sostituiti tra loro; Rendere il prodotto più stabile nelle prestazioni e più facile da mantenere.

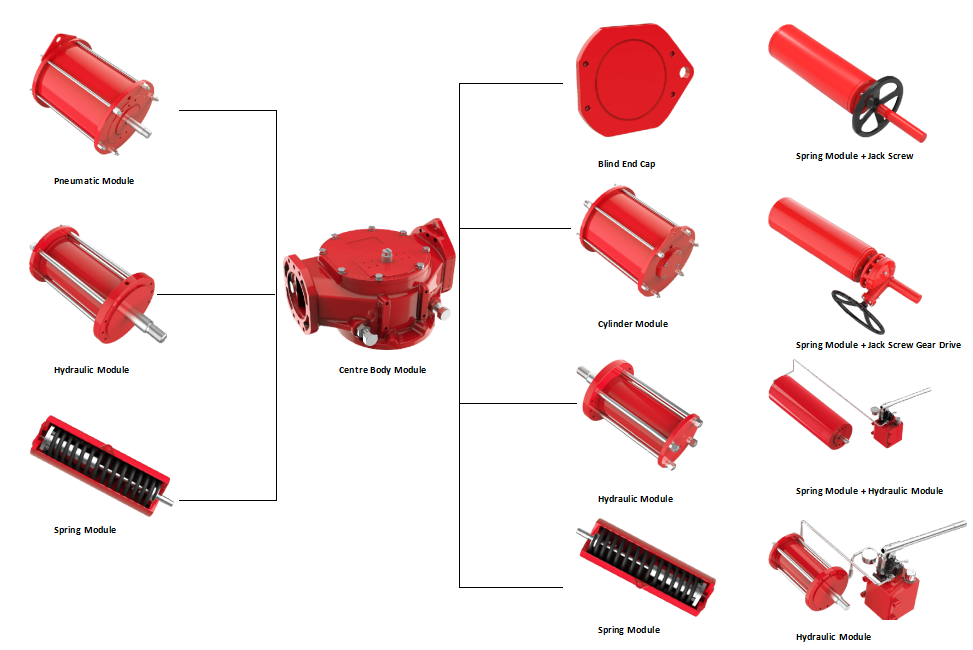

4. Opzione Modulo
FAQ
D: Sei un produttore o una società commerciale?
A: Siamo un produttore che si è specializzato in attuatori pneumatici e operatori di attrezzi per più di 20 anni, a Taizhou, nella provincia di Zhejiang, in Cina.
D: Se sono interessato al tuo attuatore di giogo scozzese pesante, quando posso ricevere il tuo preventivo?
A: A tutte le tue richieste verrà data risposta entro 24 ore.
D: Puoi produrre in base ai disegni tecnici del cliente?
A: Sì, offriamo un servizio di personalizzazione personalizzato.
